Apple’dan Esneyebilen Ekran Teknolojisi: Katlanabilir Panellerin Ötesi, ABD Patent ve Marka Ofisi’ne 21 sayfa ve 12 teknik çizimle sunulan yeni bir patent başvurusunda somutlaşıyor. Başvuruda, hermetik olarak yalıtılmış sert piksel adacıkları esnek ara bağlantı bölgeleriyle birbirine bağlanıyor; elektrot katmanları arasına yerleştirilen OLED bileşenleri, yüzey gerildiğinde bile görüntü bütünlüğünü koruyacak biçimde kurgulanmış. 50’den fazla mühendisin imzasını taşıyan dosya, tek tek piksel elemanlarının bükülmesi yerine mikro piksel gruplarının esnek bir taban üzerine düzenli aralıklarla yerleştirildiği bir mimariyi tarif ediyor.
Bu dosyadan çıkan en kritik bilgi, esneyebilen panel mimarisinin katlanabilir ekranlardan farklı bir fiziksel esneklik sunduğu. Patent metni, dizüstü bilgisayarlardan akıllı saatlere, kolyelerden kulaklıklara, akıllı gözlüklerden otomotiv içi ekranlara kadar geniş bir donanım yelpazesini hedef gösteriyor. homeOS işletim sistemli akıllı ev panelleri ve silindirik HomePod benzeri hoparlörlerin 360 derece ekran kaplaması da bu mimariyle mümkün hale geliyor. Katlanabilir iPhone Ultra’nın dış gövdesini saran esnek yüzeyler veya bileği bütünüyle çevreleyen bir Apple Watch tasarımı, patentteki çizimlerde somut biçimde yer alıyor.
Mikro Piksel Adaları ve Esnek Bağlantı Mimarisi
Apple’dan Esneyebilen Ekran Teknolojisi: Katlanabilir Panellerin Ötesi, Amerika Birleşik Devletleri Patent ve Marka Ofisi’ne sunulan 21 sayfalık başvuruda 50’den fazla mühendisin imzasını taşıyor; esnek yapı, hermetik olarak yalıtılmış sert piksel adacıkları ile bu adacıkları birbirine bağlayan esnek ara bağlantı bölgelerinden oluşuyor. Her bir piksel adasında elektrot katmanları arasına yerleştirilmiş organik ışık yayan diyot (OLED) bileşenleri, yüzey gerildiğinde ya da kavisli bir form aldığında görüntü bütünlüğünü koruyacak şekilde tasarlanmış.

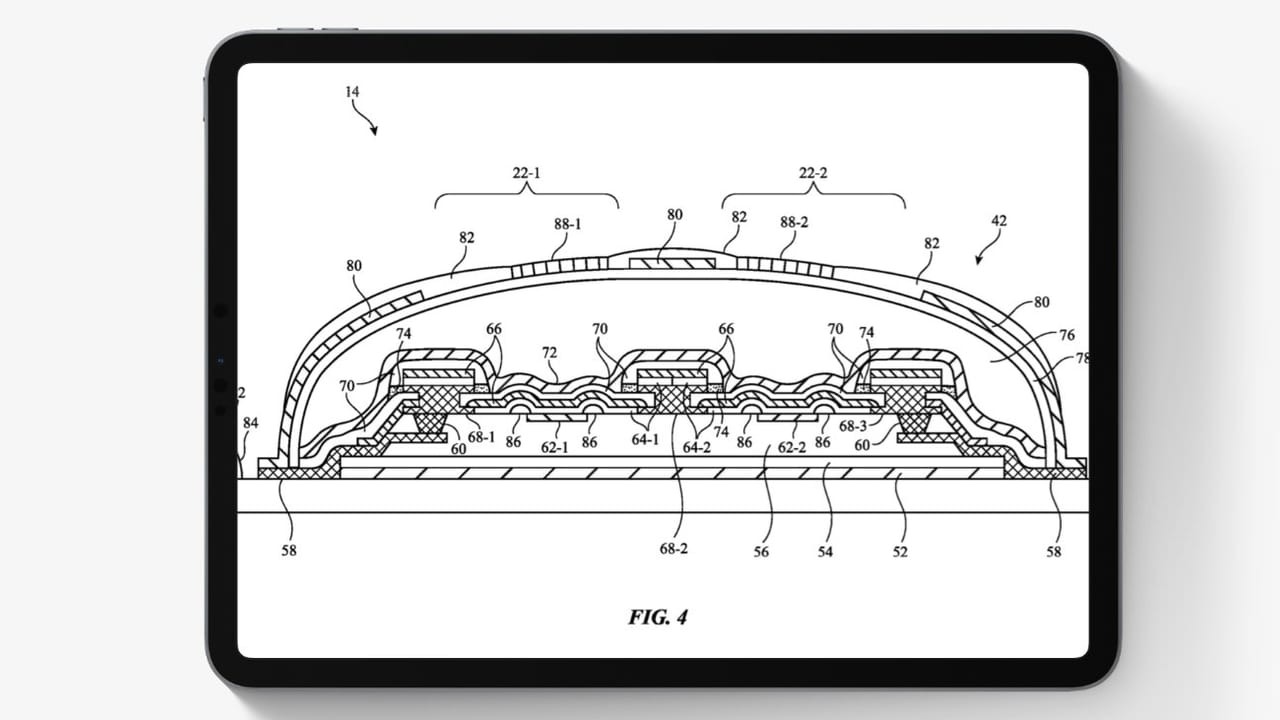

Tek tek piksel elemanları bükülüp esnemiyor; mikro piksel grupları esnek bir taban üzerine düzenli aralıklarla yerleştiriliyor ve pikseller arasındaki iletken kesme yapıları ile devre hatları esneme payını sağlıyor. Bu mimari, 12 teknik çizimde detaylandırılan iletken ara bağlantılar sayesinde piksel modüllerinin fiziksel hasar görmesini engellerken, yüzeyin birden çok yönde gerilmesine olanak tanıyor.
- Hermetik yalıtım katmanları, piksel adacıklarını nem ve oksijen kaynaklı bozulmaya karşı koruyor.
- Esnek ara bağlantı bölgeleri, bakır ve poliimid katmanlardan oluşan iletken kesme yapılarıyla gerilme stresini dağıtıyor.
- OLED bileşenlerin elektrot katmanları arasına gömülmesi, tekrarlanan esneme döngülerinde ışık çıkışının sabit kalmasını hedefliyor.
- Mikro piksel adacıklarının düzenli aralıklarla yerleştirilmesi, katlanabilir panellerde görülen kat izi oluşumunu ortadan kaldırıyor.
Giyilebilir Cihazlardan Akıllı Ev Ürünlerine Uzanan Kullanım Alanları
Patent metninde hedef platformlar arasında dizüstü bilgisayarlar, akıllı telefonlar, akıllı saatler, kolyeler, kulaklıklar, akıllı gözlükler ve otomotiv içi ekran sistemleri sıralanıyor; katlanabilir iPhone Ultra gibi içe katlanan modellerin dış gövdesini saran esnek yüzeyler bu mimariyle hayata geçebilir. Apple Watch tarafında ise bileği bütünüyle çevreleyen bir ekran tasarımı, 360 derece görüntüleme alanı sunarak mevcut dikdörtgen panel sınırlamasını ortadan kaldırıyor.
Akıllı ev donanımlarında homeOS işletim sistemli ekran projeleri ve silindirik gövdeye sahip HomePod benzeri hoparlörler, gövdeyi saran ekran kaplamalarıyla yeni bir etkileşim yüzeyi kazanıyor; Kaliforniya ve Tayvan’daki araştırma merkezlerinde yürütülen çalışmalar bu esnek panel mimarisinin yalnızca taşınabilir cihazlarla sınırlı kalmayacağını gösteriyor. Esneyebilen yüzeyler, otomotiv iç mekanlarında konsol boyunca uzanan tek parça ekranlar ve kavisli gösterge panelleri için de uygulanabilir bir altyapı oluşturuyor.
- Katlanabilir iPhone Ultra’nın dış gövdesinde kesintisiz ekran kaplaması, menteşe bölgesinde görüntü kaybını önlüyor.
- Bileği çevreleyen Apple Watch konsepti, sağlık sensörlerinin ekran altına entegrasyonunu kolaylaştırıyor.
- Silindirik HomePod gövdesinde 360 derece saran ekran, ses dalgalarının yayılımını engellemeyen esnek ara bağlantı bölgeleriyle tasarlanıyor.
- Akıllı gözlük kollarında ve kolye yüzeylerinde esneyebilen paneller, giyilebilir ekranların form faktörünü genişletiyor.
Katlanabilir Panellerle Karşılaştırma: Dayanıklılık ve Üretim Süreci
Katlanabilir panellerde ekran yalnızca tek bir eksen boyunca bükülürken, Apple’ın patentindeki mikro piksel adacığı mimarisi yüzeyin çok yönlü gerilmesine ve burulma hareketlerine izin veriyor; bu fark, geleneksel katlanabilir ekranlardaki kat izi ve menteşe kaynaklı piksel hasarını ortadan kaldırmayı hedefliyor. Üretim sürecinde sert piksel adacıklarının esnek bir taban üzerine ayrı ayrı yerleştirilmesi, mevcut katlanabilir panellerde kullanılan tek parça OLED modüllerine kıyasla daha karmaşık bir hizalama gerektiriyor ancak modül bazlı onarım imkanı sunuyor.
Dayanıklılık açısından hermetik yalıtımlı adacıklar, katlanabilir ekranlarda sık görülen nem kaynaklı bozulmalara karşı ek bir koruma katmanı sağlarken, esnek ara bağlantı bölgeleri tekrarlanan esneme döngülerinde iletken yorulmasını geciktiriyor. Patent başvurusundaki 21 sayfalık teknik doküman, üretim toleranslarını ve test koşullarını tanımlayan çizimlerle birlikte, bu mimarinin ticarileşme sürecinde karşılaşılacak zorlukları da detaylandırıyor.
Apple’ın esneyebilen ekran teknolojisi, katlanabilir panellerin tek eksenli bükülme sınırını aşarak, cihaz yüzeylerini üç boyutlu deformasyonlara uyum sağlayabilen, kumaş inceliğinde ve lastik kıvamında bir yüzeye dönüştürüyor. Bu paneller, ekranı avuç içinde büzüştürüp genişletebilme veya cihazın köşelerini sarma gibi yeni etkileşim biçimlerini mümkün kılacağından, gelecekteki Apple cihazlarının tasarımında fiziksel butonların ve menteşelerin yerini alacak esnek dokunma alanları görmeyi bekleyebilirsiniz.
