Yarı iletken teknolojisinin sınırlarını zorlayan bu devrim niteliğindeki gelişme, Massachusetts Teknoloji Enstitüsü (MIT) araştırmacıları ile Albany NanoTech Kompleksi mühendislerinin ortak çalışmasının ürünü olarak ortaya çıktı. Esnek ve Şeffaf Silikon Fotonik Çipler 300 Mm Plakalarda Üretildi haberi, veri iletiminde ışığın gücünü kullanan geleneksel silikon fotonik sistemlerin sert ve opak yapısına köklü bir alternatif sunuyor. Araştırmacılar, optik dalga kılavuzlarını ve hassas katmanları standart 300 milimetrelik yarı iletken plakalar üzerinde şekillendirerek, endüstriyel ölçekte seri üretime hazır, bükülebilir ve ışık geçirgenliğini koruyan ultra ince çipler üretmeyi başardı. Bu yenilikçi süreçte silikon taban katmanı kimyasal aşındırma ile uzaklaştırılıyor, geriye kalan birkaç mikron kalınlığındaki oksit ve dalga kılavuzu yapısı ise şeffaf polyester film üzerine aktarılarak mekanik esnekliğe kavuşturuluyor.
Bu makalede, optik performanstan ödün vermeden binlerce kez bükülebilen bu çiplerin üretimindeki termal stres kontrolü ve mekanik dayanıklılık sırlarını öğreneceksiniz. Araştırmacıların 500 Santigrat derecenin altında tuttuğu üretim süreci sayesinde, plaka ölçeğinde kararlı cihaz tasarımları elde edilirken, çiplerin bir vida genişliğindeki silindirler etrafında bükülmesine rağmen hiçbir optik kayıp yaşanmadığı testlerle kanıtlandı. Ayrıca, bu teknolojinin artırılmış gerçeklik gözlüklerinden araç ön camlarına, insan vücudunun kıvrımlarına uyum sağlayan giyilebilir sağlık takip cihazlarına kadar uzanan geniş kullanım alanlarını ve araştırma ekibinin gelecekteki hedeflerini keşfedeceksiniz. Optik şeffaflık ile yüksek bükülebilirliği bir araya getiren bu çığır açan platform, hantal optik bileşenlere olan bağımlılığı ortadan kaldırarak teknolojinin yeni nesil entegrasyon biçimlerine kapı aralıyor.
300 mm Plaka Altyapısında Esnek Fotonik Üretiminin Anatomisi
Albany NanoTech Kompleksi’nin steril koridorlarında, silikonun katı ve kırılgan doğasına meydan okuyan bir dönüşüm yaşanıyor. Massachusetts Teknoloji Enstitüsü araştırmacılarının geliştirdiği teknikle, 300 milimetrelik dev plakalar üzerinde yalnızca birkaç mikron kalınlığında, kağıt inceliğinde ve cam berraklığında optik katmanlar şekillendiriliyor. Üretim bandının ilk aşamasında, silikon taban üzerine ışığı yönlendiren mikroskobik dalga kılavuzları kazınıyor; ardından geçici bir destek plakası yapıştırılıp orijinal silikon taban, seçici kimyasal aşındırma ile adeta bir sihirbazlık gösterisi gibi ortamdan uzaklaştırılıyor. Geriye kalan hassas oksit katmanına ince bir polyester film lamine edildiğinde, o ana kadar sert ve opak olan yapı, ışığın kırılma desenlerini bozmadan bükülebilen şeffaf bir zarfa dönüşüyor. Bu süreçte termal stres yönetimi, üretim sıcaklığının 500 Santigrat derecenin altında tutulmasıyla sağlanıyor; böylece plaka yüzeyinde oluşabilecek mikro çatlaklar ve dalgalanmalar minimuma indirgeniyor.
Ortaya çıkan cihazların mekanik dayanıklılığı, geleneksel silikon fotonik çiplerin kırılganlığıyla kıyas kabul etmeyecek düzeyde. Araştırma ekibi, üretilen çipleri bir vida genişliğindeki silindirlerin etrafında defalarca bükerek test ettiğinde, optik sinyal iletiminde en ufak bir kayıp yaşanmadığını gözlemledi. Ancak bükülme yarıçapı bir kürdan inceliğine indirildiğinde ve binlerce döngü tekrarlandığında performansta yavaş yavaş düşüş başladı. Bu esneklik, teknoloji LSI (Large Scale Integration) ölçeğinde düşünüldüğünde, standart yarı iletken üretim hatlarının devreye alınmasıyla maliyet etkin ve yüksek verimli bir üretim sürecinin kapısını aralıyor. Geleneksel sert çiplerin aksine, bu yeni nesil yapılar plaka üzerinde seri üretim bandından çıkarılırken kendi kendini taşıyabilecek mekanik bütünlüğe sahip; bu da endüstriyel ölçekte paketleme ve entegrasyon süreçlerini kökten değiştirecek bir avantaj olarak öne çıkıyor.
- Üretim Sıcaklığı Kontrolü: 500°C altı sıcaklıkta gerçekleştirilen işlem, termal gerilim kaynaklı deformasyonları engelleyerek 300 mm plaka boyunca homojen bir optik katman kalınlığı sağlar.
- Seçici Aşındırma Tekniği: Endüstriyel silikon inceltme yöntemleri, kimyasal aşındırma ile birleştirilerek orijinal taban katman tamamen kaldırılır ve geriye yalnızca fonksiyonel dalga kılavuzları ile şeffaf oksit tabakası kalır.
- Mekanik Esneklik Sınırı: Çipler, yaklaşık 1 mm yarıçapındaki silindirler etrafında bükülebildiği halde optik kayıp yaşamaz; bu da onları kavisli yüzeylere entegre edilebilir kılar.
Artırılmış Gerçeklik ve Biyonik Görüntülemede Devrim Yaratan Şeffaflık
Bu teknolojinin en çarpıcı kullanım senaryosu, artırılmış gerçeklik ekranlarının doğrudan uçak pilot kaskı vizörlerine veya araç ön camlarına işlenmesidir. Günümüzde pilotların başlarına taktıkları hantal optik düzenekler yerine, bu ince ve esnek çipler sayesinde görüş alanının tam merkezine gerçek zamanlı uçuş verileri yansıtılabilecek. Yapılan optik testlerde, biyonik göz düzeneğine entegre edilen çip, görüntüde yalnızca minimal düzeyde bulanıklık oluşturdu ve netlik kaybına neden olmadı. Bu durum, insan gözünün doğal odaklama mekanizmasıyla tam uyumlu bir görüntüleme deneyimi sunuyor; çünkü silikon fotonik yapı, ışığın dalga boyunu değiştirmeden ve renk bozulmasına yol açmadan iletebiliyor. Aynı zamanda, insan vücudunun kıvrımlı hatlarına uyum sağlayan giyilebilir sağlık takip cihazlarında, cilt altına yerleştirilebilecek kadar ince ve esnek optik sensörlerin önünü açıyor.
Gelecekteki geliştirme hedefleri arasında, platforma daha karmaşık optik bileşenlerin eklenmesi ve dalga kılavuzu verimliliğinin artırılması yer alıyor. Araştırmacılar, şeffaflık oranını daha da yükselterek bu çiplerin günlük hayattaki gözlük camlarına ve akıllı pencere sistemlerine entegre edilmesini hedefliyor. teknoloji LSI perspektifinden bakıldığında, bu esnek fotonik platformun seri üretime uygunluğu, dökümhane altyapısının standartlaştırılmış araçlarıyla doğrulanmış durumda. Araştırmanın kıdemli yazarı Jelena Notaros ve başyazarı Tal Sneh, Optica dergisinde yayımlanan çalışmalarında, bu yöntemin mevcut yarı iletken fabrikalarında herhangi bir özel ekipman gerektirmeden uygulanabileceğini vurguluyor. Böylece, silikonun ışıkla konuşma dili, kırılgan ve opak kalıplarından sıyrılarak, esnek ekranlardan biyonik göz implantlarına kadar geniş bir yelpazede insan hayatına dokunacak yeni bir çağ başlatıyor.
- Havacılık Entegrasyonu: Kask vizörlerine gömülen çipler, pilotun baş hareketinden bağımsız olarak sabit ve net bir sanal ekran sunar; bu da durumsal farkındalığı artırır.
- Biyomedikal Uygulamalar: İnsan derisinin eğriliğine tam uyum sağlayan sensörler, kan oksijen seviyesi ve kalp atış hızı gibi hayati verileri sürekli ve rahatsız etmeden ölçebilir.
- Optik Performans Kararlılığı: Binlerce bükülme döngüsü sonrasında dahi sinyal kaybının ihmal edilebilir seviyede olması, uzun süreli kullanımda güvenilirliği garanti eder.

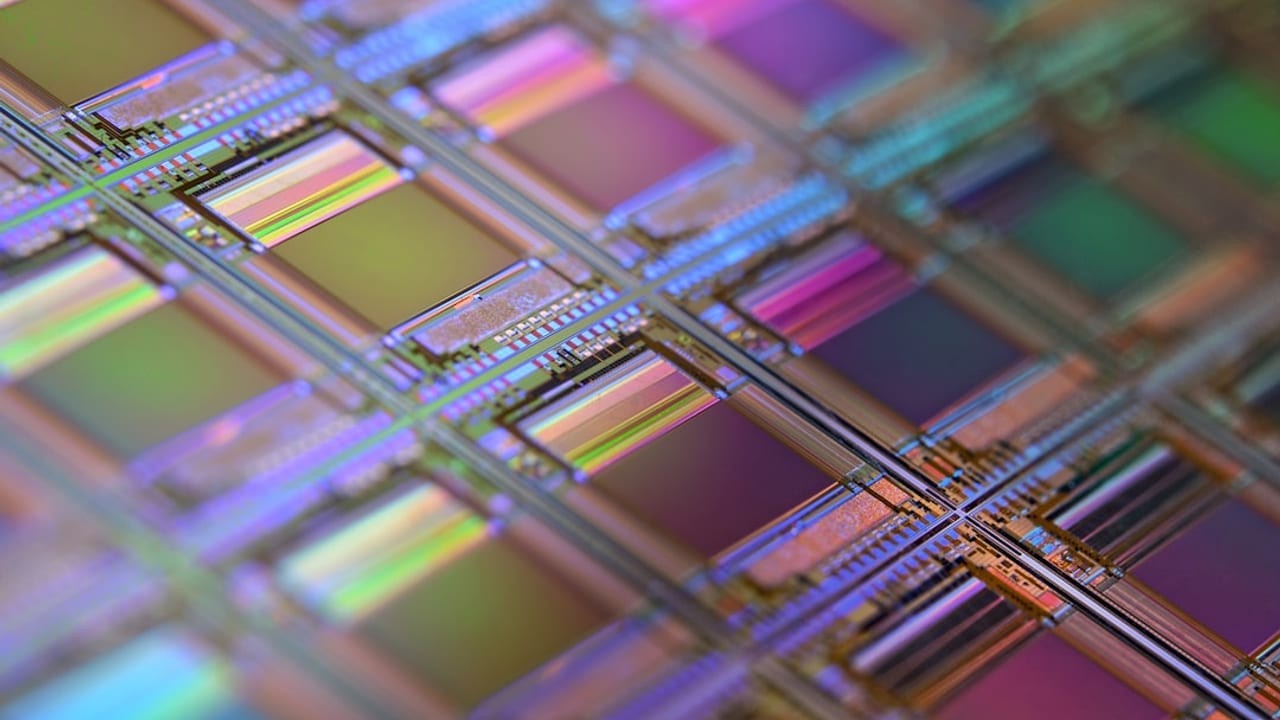

Laboratuvarların ışıltılı atmosferinde, 300 mm’lik plakaların üzerinde mikroskobik boyutlarda işlenen silikon fotonik çipler, incecik bir zar gibi esneyen ve cam berraklığında şeffaflığıyla göz kamaştıran yapılarıyla, adeta ışığın kıvrımlı yollarını dokuyan zarif birer sanat eserini andırıyor. Bu dev plakalar, dokunulduğunda hissedilen pürüzsüz ve soğuk yüzeyleriyle, geleceğin esnek ve saydam teknolojilerinin tohumlarını taşıyan devasa birer tuval görevi görüyor.
